產品介紹

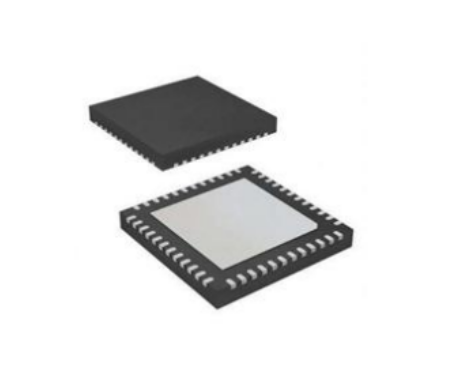

MS41959是一款四通道步進電機驅動芯片，其中兩個通道為12V電壓驅動，另兩個通道為5V可以驅動，總共可以同時驅動四個通道的步進電機。通過具有電流細分的電壓驅動方式以及扭矩紋波修正技術，實現了超低噪聲微步進電機驅動。芯片另外內置一個5V直流電機驅動器。

一、步進馬達驅動芯片-MS41959的特性：

電壓驅動方式，256細分微步進驅動電路（四通道八個H橋）：
 --12V驅動的每個H橋最大驅動電流±1.0A，5V驅動每個H橋最大驅動電流±0.8A ?
四線串行總線通信控制電機 ?
負載電壓范圍：
 --12V通道：2.7V--15V
  --5V通道：4.5V--5.5V ?
另外內置直流電機驅動，最大驅動電流±0.5A ?
QFN48 封裝（背部散熱片）

二、步進馬達驅動芯片-MS41959的應用：
