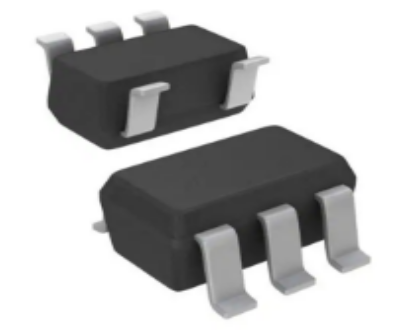

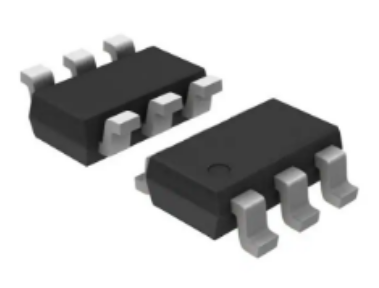

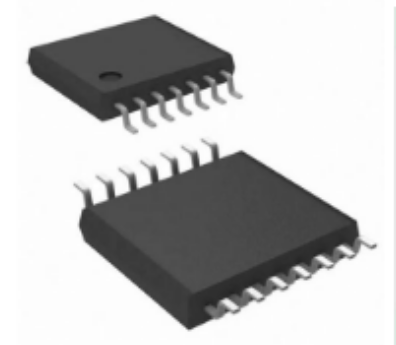

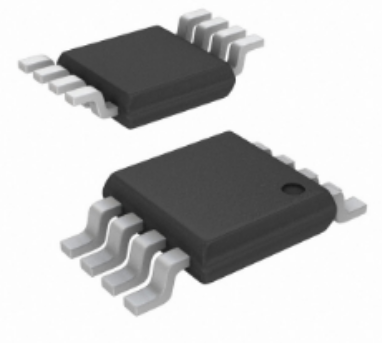

產品介紹

MS805x系列為軌到軌輸出的電壓反饋運算放大器，具有易用、低成本等特點。比典型的電流反饋放大器在帶寬和轉換率有更大的優勢，并同時具備寬的輸入共模電壓范圍和大的輸出電壓擺幅，這使得該系列芯片可以在低至2.5V的單電源下使用。雖然為低成本，MS805x系列芯片擁有出色的整體性能，它有250MHz（G=+1）的大帶寬的同時0.1dB帶寬達到了37MHz（G=+2），并且每個放大器只有4.3mA的低功耗。

一、高速運算放大器-MS8051S的特性：

低功耗

軌道對輸出：2mV 的失調電壓

高速：-3dB 帶寬（G=+1）：250MHz
- 轉換率：130V/μs
- 0.1%建立時間：58ns
工作電壓范圍：2.5V 到 5.5V
輸入電壓范圍（Vs=5V）：-0.2V 到+3.8V
出色的視頻特性（RL=150Ω，G=+2）
- 0.1dB 增益平坦度：37MHz
- 差分增益誤差：0.03%
- 差分相位誤差：0.08°
低功耗
- 每個運放 4.3mA 的工作電流

二、高速運算放大器-MS8051S的應用：
