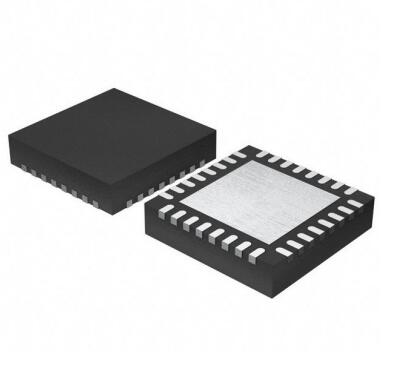

音頻接口芯片 - MS8422N
Mouse over image to zoom
SPI 或 I2C 軟件模式和單機硬件模式
靈活的 3 線數字串行音頻輸入端
兩個可獨立選擇數據路徑的串行音頻輸出端
所有串行音頻端口支持主從模式
時分復用模式（TDM）
4 個通用輸出端口（GPO）
+3.3V 模擬電源電壓（VA）
+1.8V-5.0V 的數字接口電壓（VL）
兼容 IEC60958，S/PDIF，EIAJ CP1201 和 AES3 協議
28kHz 到 216kHz 的采樣頻率范圍
2:1 差分 AES3 或 4:1 S/PDIF 輸入多路器
產品介紹
MS8422N是一款24位，高性能異步采樣率轉換器，它集成了數字音頻接口接收器，它支持IEC60958，S/PDIF，EIAJ CP1201和AES3接口標準。音頻數據由音頻接口接收器或三線串行音頻輸入端輸入，通過2個三線串行音頻輸出端輸出。在軟件模式或硬件模式下，可通過控制端口控制MS8422N。
一、音頻接口芯片-MS8422N的特性：
SPI 或 I2C 軟件模式和單機硬件模式
靈活的 3 線數字串行音頻輸入端
兩個可獨立選擇數據路徑的串行音頻輸出端
所有串行音頻端口支持主從模式
時分復用模式（TDM）
4 個通用輸出端口（GPO）
+3.3V 模擬電源電壓（VA）
+1.8V-5.0V 的數字接口電壓（VL）
兼容 IEC60958，S/PDIF，EIAJ CP1201 和 AES3 協議
28kHz 到 216kHz 的采樣頻率范圍
2:1 差分 AES3 或 4:1 S/PDIF 輸入多路器
低抖動時鐘恢復
無需外部 PLL 濾波器器件
可選擇和自動的時鐘轉換
片內通道狀態數據緩存
自動檢測壓縮的輸入音頻數據流
解碼 CD 的 Q Sub-Code
140 dB 動態范圍
二、音頻接口芯片-MS8422N的應用：
數字記錄系統
數字混頻控制臺
高性能數模轉換器
數字音頻處理器
機頂盒
計算機
汽車音頻系統
