產品介紹

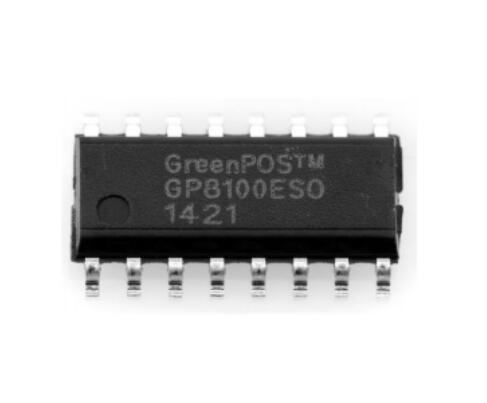

LED線性驅動芯片 - GP8100是一款直接交流線路驅動集成電路滿足較嚴格的功率效率和PF(功率因素)的要求，并可以通過添加優化低成本LED照明系統的各種特點小PCB空間。它只需要至少1個橋式二極管和1個電阻(RCS)，以確保其穩定運行，并做到不需要外部平滑電解電容器由于其穩定的內置分流調節器功率THD功率補償OVP線性調光(0-10V調光)、可控硅調光電路均可用較少數量的外部設計高功率下穩定的熱設計可以用外部電源實現嗎MOSFET (GVH TR)也由Greenchip。

GP8100不僅提供基本的標準功能需要設計高效的LED照明系統其他各種可選功能，滿足各種需求LED照明設計師。首先，它使用非常簡單的順序驅動方法。一個非常低成本的照明系統可以在有限的時間內實現PCB空間與較小數量的外部組件。其次，可以方便地根據需要增加控制電路以系統規格為準。如果設計師想要的話進一步降低THD，以減少功率變化引起輸入電壓波動或增加調光電路中，這些功能可以用a實現較小外部組件數量第三，它的權力可以對外分配MOSFET。為了防止溫度過高increase, GHV TR，也可以從Greenchip可以與IC的內部并行連接TR，它可以防止IC過度加熱和故障，也有助于設計系統與a比單個集成電路具有更高的輸入功率容量。

一、LED線性驅動芯片-GP8100的特性：

直接交流線5TAP LED驅動器與max。200 ma恒流
沒有變壓器，沒有冷凝器
寬輸入電壓設計:85 ~ 265Vac
類型:110vac, 120VAC, 220VAC, 230VAC
較小外部組件數量
高效90%以上?
高功率因數大于0.95
可編程LED電流Ext.電阻(RCS)
使用RTD進行THD補償:低于20%
利用RIN進行功率補償的取舍
雙向可控硅,線性可控
較高可達20W，外置GHV TR
防護:OVP, TSD
工作溫度:-40℃~ 125℃?
小封裝:ESOP16L
駕駛方法
序列類型
選項選擇
利用RIN進行功率補償(補償THD)
使用RTD控制THD
線性調光與rworld
雙向可控硅變暗

二、LED線性驅動芯片-GP8100的應用：

直接交流線LED驅動器高達20W

燈泡和羽絨照明

街道照明

停車場、地鐵、酒吧等
