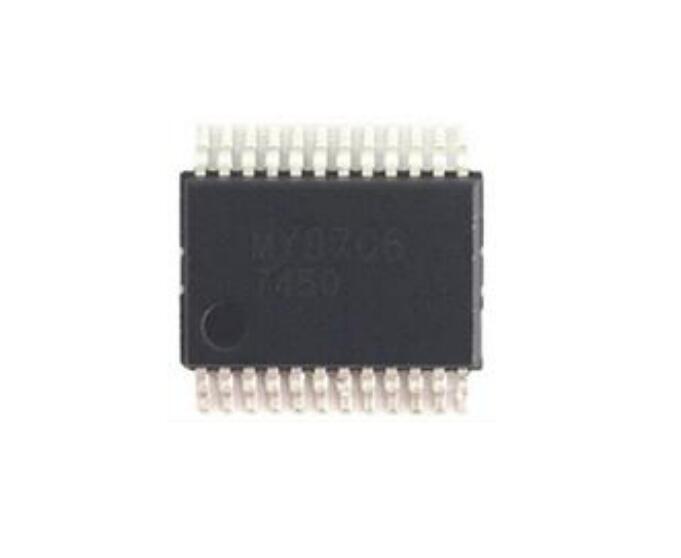

氮氧化物調理芯片 - MY9706
Mouse over image to zoom
工作環境溫度：-55~125℃
氮氧濃度量程：0ppm~3000ppm
氮氧濃度分辨率：0.1ppm，14bit ADC 輸出
工作電壓：5V~35V
平均功耗：16mA
ESD：HBM±8kV，CDM±2kV
傳輸協議：SPI
產品介紹
氮氧化物傳感器由傳感探頭和電控采集組成，可測量柴油尾氣中氮氧化物（NO 和 NO2 等氮氧化物的混合物）的濃度、氮?dú)鉂舛龋瑥V泛用于柴油機發動機的 SCR（選擇性催化還原技術）系統中, 實現NOX 的閉環控制或者汽油和柴油發動機的車載診斷中。
氮氧化物調理芯片 MY9706 具有高集成度，所需外圍元器件較少，測量達到 14 位分辨率，穩定時間短，可靠性高等優點。且抗 ESD 靜電特性已通過車規級 HBM±8000V、CDM±2000V 認證，高溫持久老化實驗已通過驗證。
MY9706 基于集成電路新 CMOS 數模混合工藝，實現了測量驅動、傳感探頭多路電極電壓、電流，溫度信號的放大、模數轉換、數字補償處理等功能， 通過 SPI 總線與車載 MCU 通信，用于各種氮氧化物處理設備和監測傳感系統中。
一、氮氧化物調理芯片 - MY9706的特性：
工作環境溫度：-55~125℃
氮氧濃度量程：0ppm~3000ppm
氮氧濃度分辨率：0.1ppm，14bit ADC 輸出
測量精度：
平均功耗：16mA
ESD：HBM±8kV，CDM±2kV
傳輸協議：SPI
二、氮氧化物調理芯片 - MY9706的應用：
柴油發動機尾氣排放 SCR 系統（國Ⅳ、國Ⅴ、國Ⅵ排放標準）
汽油發動機尾氣處理系統
電廠脫硫脫硝檢測與控制系統
氮氧傳感器陶瓷芯片監測系統
其他氮氧測試平臺
