產品介紹

1. 特點
模擬電路和數字電路結合的可編程開關電源芯片
芯片內置加密ID 碼，保護客戶MCU 開發的程序
內置Buck 降壓模塊，Boost 升壓模塊和功率PMOS 及NMOS 驅動器，驅動電流±100mA
模擬電路組成開關電源的電壓環、電流環及逐周限流等功能
數字電路配置模擬環的基準值后，自動完成穩壓、恒流、限流和短路保護功能
可配置同步續流功能
可配置MOS 管死區時間發生器，可調死區范圍：30nS～350nS
2.5V 基準電壓源，精度±1%
可配置PWM 時鐘振蕩器，可設范圍：42KHz～500KHz
2 路可配置逐周限流比較器，有效保護功率PMOS 和NMOS 的峰值電流，可設范圍：50mV～250mV
1 路可配置電壓環運放基準，可設范圍：4.2V～5.5V
1 路可配置恒流環運放基準，可設范圍：1mV～122mV
1 路可配置電流環放大器及斜波補償電路
可配置短路保護控制器，配置短路檢測延時時間及釋放方式，延時時間可設范圍：3uS～213uS
外部MCU 通過I2C 總線對芯片內部寄存器進行配置
8 通道輸入，10 位ADC 模數轉換器，1 路可選可配置增益輸入前級放大器
內置芯片溫度傳感器，支持外部MCU 讀取芯片內部溫度
4 路可配置LED 恒流驅動器，無需外接限流電阻，恒流可設范圍:0.5mA ～ 6mA
1 路大功率LED 驅動器，外接一個限流電阻，zui大電流100mA
工作電壓范圍寬：+2.5V ～ +5.5V

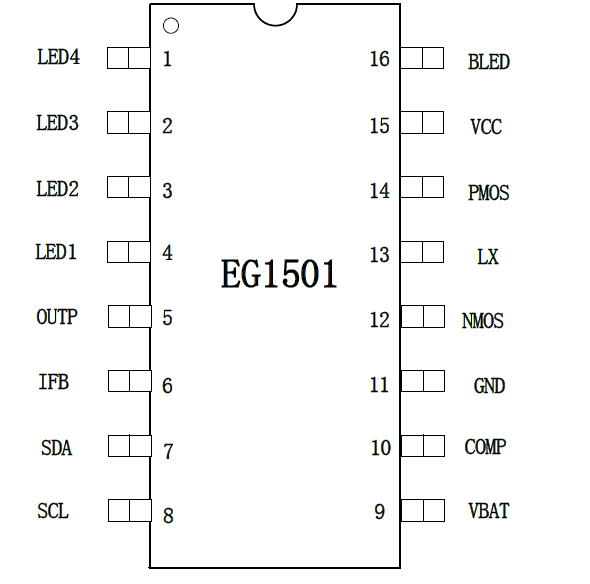

封裝形式：SOP16

2. 描述

EG1501 芯片內置了高精度2.5V 基準電壓源、可配置42KHz ～ 500KHz 寬頻率振蕩器、可配置多路誤差
放大器、Buck/Boost 降升壓開關電源控制模塊、8 通道輸入10 位ADC 模數轉換器、I2C 總線控制器、數字
電路控制模塊、LED 恒流驅動器及功率MOS 管驅動器等。
EG1501 是一款模擬和數字結合的可編程開關電源芯片，具有功耗低、靈活性強，外接一個低廉的8 腳單
片機（無需具備ADC 功能），既能實現高端的電源管理系統，非常適合于移動設備及電池管理的應用場合。

3. 應用領域

手機移動電源
電動車智能和非智能充電器
鋰電池充電器
Buck 降壓電源
移動設備電源系統
Boost 升壓電源
AC/DC 開關電源
可編程數字電源
