產品介紹

SS6343M是一款三通道半橋驅動器；兼容MP6343和STSPIN233；產品為三相無刷直流電機驅動器。集成了三個半橋，包括六個N溝道功率MOSFET，以及前置驅動器、柵極驅動電源。SS6343M為每個?-H電橋提供使能和PWM輸入。
SS6343M能夠持續(xù)提供2A的驅動電流（取決于溫度和PCB條件），電流保護閾值峰值可達7A。它使用內部電荷泵為高壓側MOSFET產生柵極驅動電源電壓，并使用涓流充電電路保持足夠的柵極驅動電壓以100%占空比工作。
內部集成的安全保護功能包括熱關機、欠壓鎖定(UVLO)和過電流保護（OCP）。

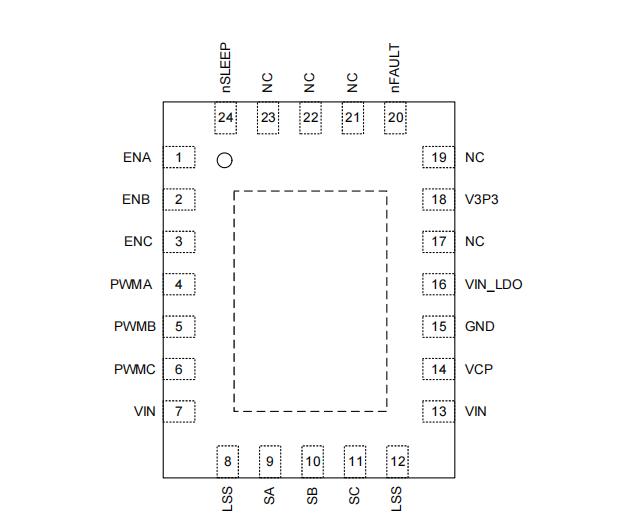

SS6343M提供24管腳的3mmx4mmQFN封裝，帶外露散熱盤。


一、馬達驅動芯片 - SS6343M的特性:
3V-16V 的工作電壓范圍
三路集成的半橋驅動
2A 的持續(xù)輸出電流能力
MOSFET 的導通阻抗：110m?每個 MOS
SS6343M: ENBL&PWM 控制接口
內嵌 3.3V/100mA 的 LDO 穩(wěn)壓電源
內嵌電荷泵電源支持輸 PWM100%占空比工作
自動同步整流功能
集成欠壓鎖定(UVLO)和過溫保護功能
峰值達 7A 的過流保護閾值
封裝形式：QFN-24(3mmx4mm)


二、馬達驅動芯片 - SS6343M的應用:
三相直流無刷電機驅動
