產品介紹

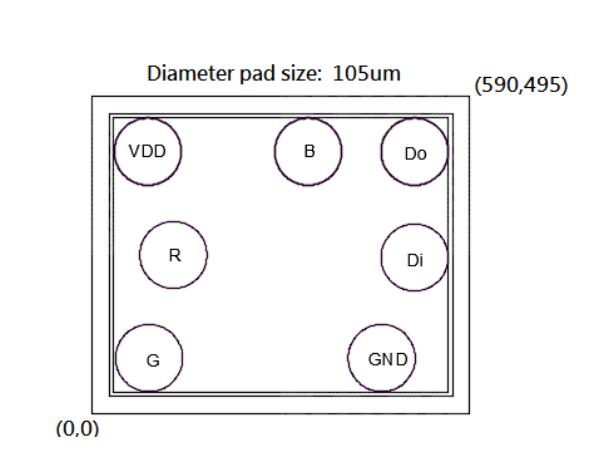

WH3803D是一款三通道RGB LED電路專用驅動器；芯片內部包括智能數字端口、數據鎖存器和信號整形放大驅動電路；包含高精度的內部振蕩器和15V高壓可編程定電流輸出驅動器。

芯片采用單線歸零碼的通訊方式；同時，為了降低電源紋波，3個通道有一定的延時導通功能，在幀刷新時，可降低電路紋波。采用自動整形轉發技術，使得該芯片的級聯個數不受信號傳送的限制，僅僅受限信號傳輸速度要求。

IC的數據鎖存器根據接收到的24位數據在IO_R、IO_G、IO_B端口產生不同占空比的信號；當DIN端口輸入復位信號時，所有芯片同步將接收到的數據發送到各個段。復位信號完成后，將再次接收到新的數據；在接收到新的復位信號之前，IO_R、IO_G、IO_B端口的控制信號不變。IC將公正接收到的PWM數據發送到IO_R、IO_G、IO_B端口。

一、Mini背光 - WH3803D的特性：

灰度水平256可以調整，掃描頻率接近2 KHz
內置信號重塑電路，在波形重塑到下一個驅動器后，確保波形失真
內置電氣復位電路和電源丟失復位電路
通過單線串聯端口傳輸信號
任何兩點的距離都是大于10米的傳輸信號，沒有任何增加的電路
當刷新率為30fps時，級聯數不小于1024個點
以高達800 Kbps的速度發送數據
支持備份模式功能，避免單個故障像素塊跟隨像素

二、Mini背光 - WH3803D的應用：

LED裝飾照明

室內/室外LED視頻或不規則屏幕

全彩LED燈條
