產品介紹

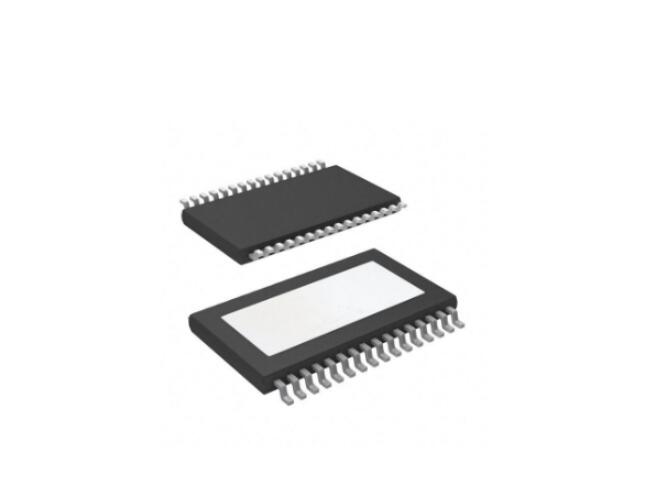

iML6602是一種高效立體聲d級音頻放大器，在高效模式（HEM）下具有非常低的空閑功率損失，這有助于延長電池壽命。高效率允許它可以支持2×30 W沒有外部散熱器在一個雙層PCB上。該設備提供并行BTL應用，可以在24V電源電壓下提供60W到4Ω負載。

iML6602采用切換頻率選項300-KHz和350K+-15% SSM，以減少EMI，這與主或從選項一起實現，使同步多個設備成為可能。

可調功率限制功能允許設置PLIMIT電壓軌道，以限制通過揚聲器的電流量。該設備被完全的保護，包括UVLO、OVP、OTP、直流保護和短路保護。

一、模擬功放芯片 - iML6602的特性：

輸入電源電壓范圍： 4.5V至26V
支持大輸出功率：
2×30W進入一個8Ω BTL負載在24 V
1×60W進入一個4Ω PBTL負載在24 V
22 mA低靜態電流在24V高效模式，推薦LC濾波器
高功率效率：高達94%
高效模式（HEM）：非常低的空閑功率損耗，而不會降低THD的性能
低輸出偏移電壓：1.5 mV
低電磁干擾與擴頻調制
低THD：0.01%@1W@8ohm@24V
300-KHz和350K+-15% SSM開關頻率
主從同步
可編程功率限制
并行BTL模式支持
單、雙電源支持
直流檢測，和短路與錯誤報告
過壓和過壓保護（UVLO和OVP）
熱關閉（OTP）
包裝HTSSOP-32與襯墊朝下

二、模擬功放芯片 - iML6602的應用：

聲條

藍牙揚聲器

電視音頻

家庭影院
